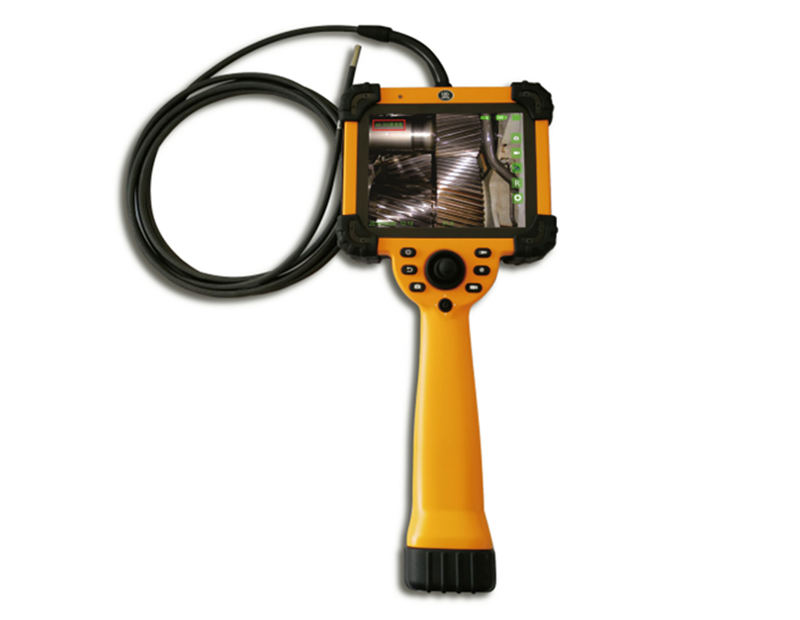

WS-Y智能系列工业视频内窥镜
一、 产品介绍
WS-Y系列是基于Windows基础上研发而成的完全智能化的高端工业内窥镜;机身内存最大可扩充至512GB。外部有2个USB接口,用于插U盘存储和键盘鼠标对文件进行编辑操作;1个3.5mm音频接口,可录制语音视频;1个VGA接口,外接大显示屏同步显示。探头采用精密机械式操控导向,360度任意旋转,摇杆与探头同步摆动可实现精准导向,0延迟。显示采用工业级高清高亮触摸式显示屏;智能软件可自定义设定存储路径和编辑文件重命名,并且可对文件夹进行复制、移动、删除等操作。图像处理功能可实现拍照、录像、比例缩放、画面冻结、图像翻转、负片、动态注释、照片在线编辑、涂鸦注释、邮戳注释、文字注释;自定义编辑录像自动保存时间。
二、主要功能特点

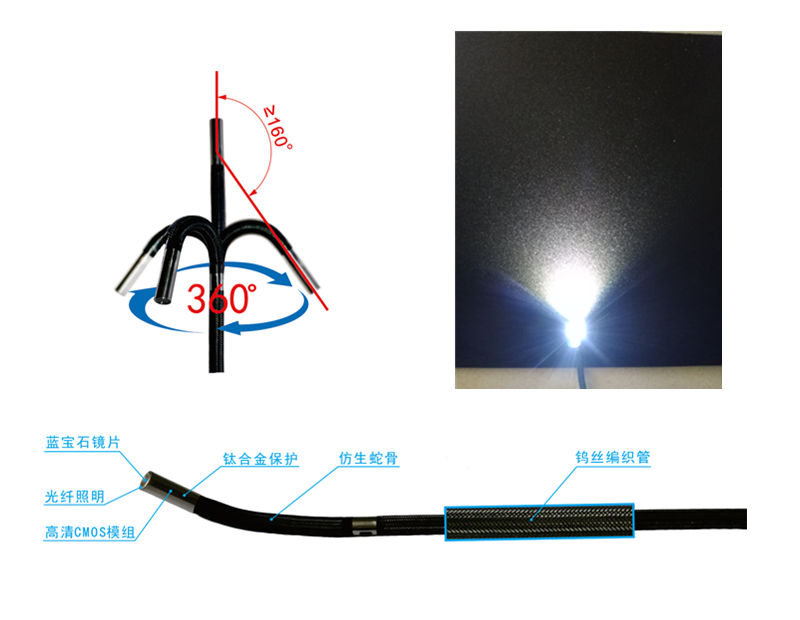

● 探头
探头采用精密机械式操控导向,360度任意旋转;要实现探头与操控摇杆同步摆动,没有任何延迟。导向机构有遇障碍过载保护功能,能有效的避免牵引导线拉断。
● 软件
自定义存储路径设置:
自定义文件夹功能可以根据文件的时间和类型进行有效的分类管理,避免了所有文件默认的存储路径里所造成的文件杂、乱的局面,能有效的提高工作的实效性。

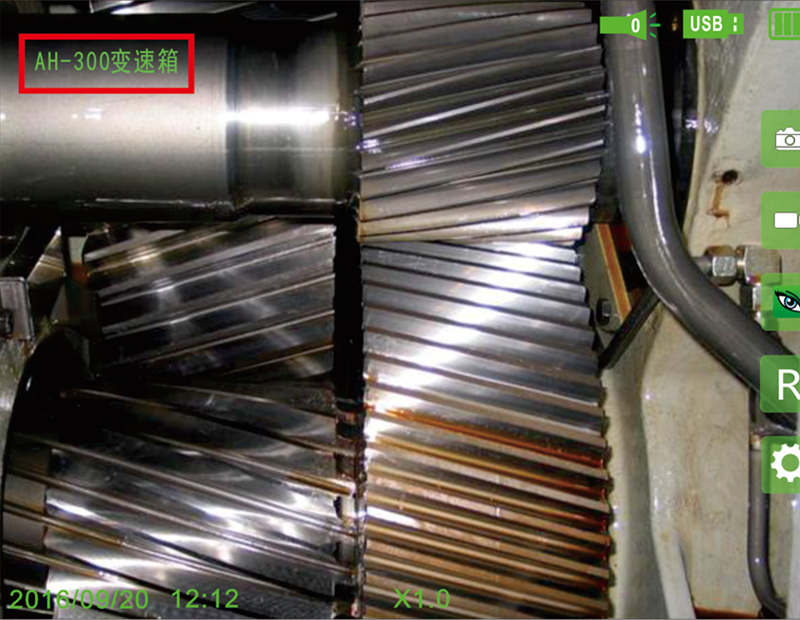

照片编辑:
在检测过程中发现的异常问题和质量缺陷时;拍好照片,进入照片预览后;点击照片的编辑功能后可在屏幕上快速对问题进行简单标记描述。文字标注可分别进行:涂鸦标注、邮戳标注。
![](/upload/20200103/202001031618249430.jpg)

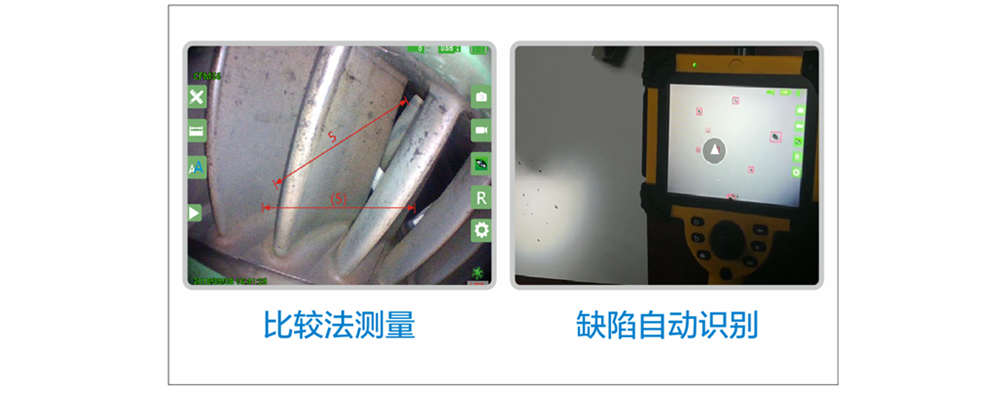

比较法测量、缺陷自动识别
物体内部缺陷大小可通过平台对比法,检测出缺陷的长、宽数据,提高检测质量;在底色相同的表面缺陷能自动抓取,闪烁提示说明,提高检测质量。

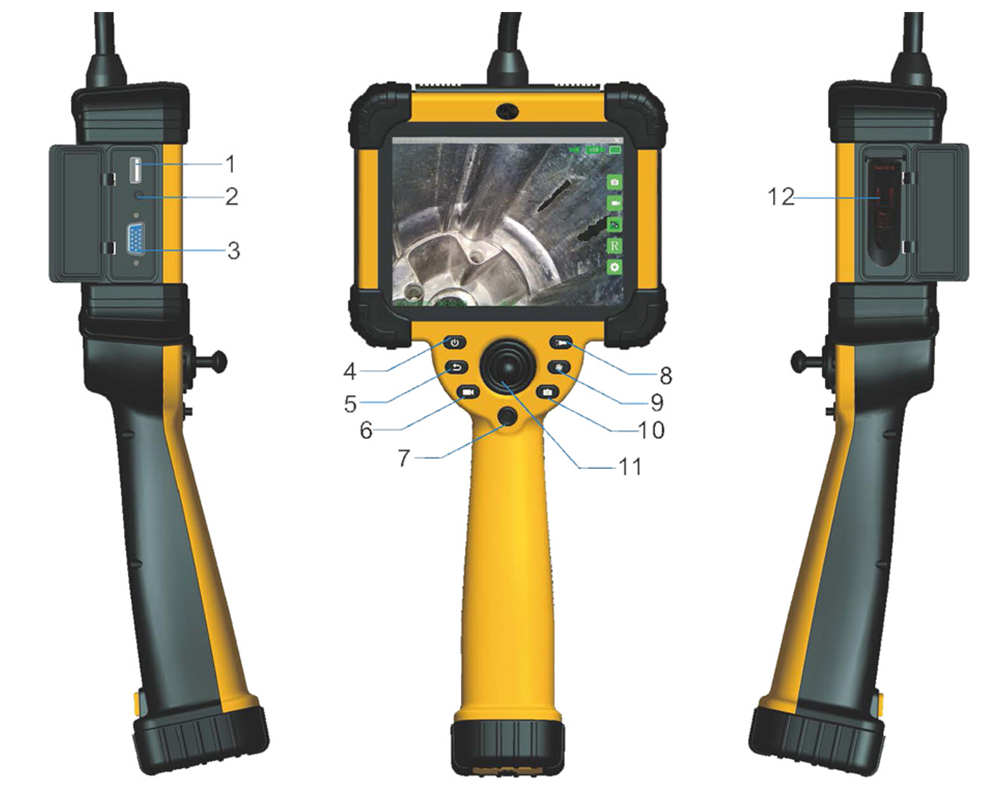

三、 主机
1、USB 2.0接口(可接键盘或鼠标) 2、 3.5mm耳机接口
3、VGA 接口 (外接显示屏) 4、 开机键
5、返回键 6、 录像键
7、菜单导航键 8、照明亮度调节
9、画面冻结 10、拍照键
11、探头导向超控摇杆 12、存储U盘
五、产品详细技术参数
使用环境 |
|
主机系统工作温度 |
-10℃~60℃,低温无需预热(可定制-40℃~85℃) |
视频探头工作温度 |
-20℃~60℃(其它温度需定制) |
贮藏温度 |
-20℃~60℃(其它温度需定制) |
相对湿度 |
最大95%,无冷凝 |
防水 |
插入管IP67 |
主机参数 |
|
尺寸 |
360*160*60mm |
电池使用时间 |
≧ 3小时 |
产品重量 |
不含外箱:1.35kg,带外箱:6.5kg |
液晶屏 |
5.7寸高清工业级液晶屏(带触摸) |
音频 |
3.5mm耳机/麦克风插口 |
存储 |
32GB |
视频输出 |
VGA(可双屏同步显示) |
前端 |
|
前端照度 |
≧80000lux |
照明类型 |
光纤 |
亮度控制 |
8级亮度调节 |
视场角 |
直视:120度 ; 互换:直视90度、侧视70度 |
景深 |
5-120mm |
插入管直径及有效工作长度 |
|
插入管直径 |
插入管有效工作长度 |
6.0mm(100万像素) |
1-5m |
3.9mm(100万像素) |
1-3m |
导向 |
|
方向 |
360度任意方向 |
弯曲角度 |
≧150° |
系统/软件 |
|
操作系统 |
Windows |
操作方式 |
五向导航按键,简单易用 |
文件管理 |
支持文件与文件夹的创建、中英文重命名、复制、移动、删除; |
存入内部硬盘或U盘,通过U盘实现与硬盘间的双向拷贝 |
|
视频格式 |
AVI |
图像控制 |
负片、翻转、缩放(4倍)、拍照、录像、图片在线编辑(标识) |
摄像头设置 |
亮度、对比度、饱和度、珈玛、色调 |
数字缩放 |
3.0倍连续缩放 |
图像格式 |
JPEG(.JPG) |
软件升级 |
通过专用接口升级 |
系统语言 |
中文(简繁)、英语、德语、西班牙语、法语、意大利语、日语 |
