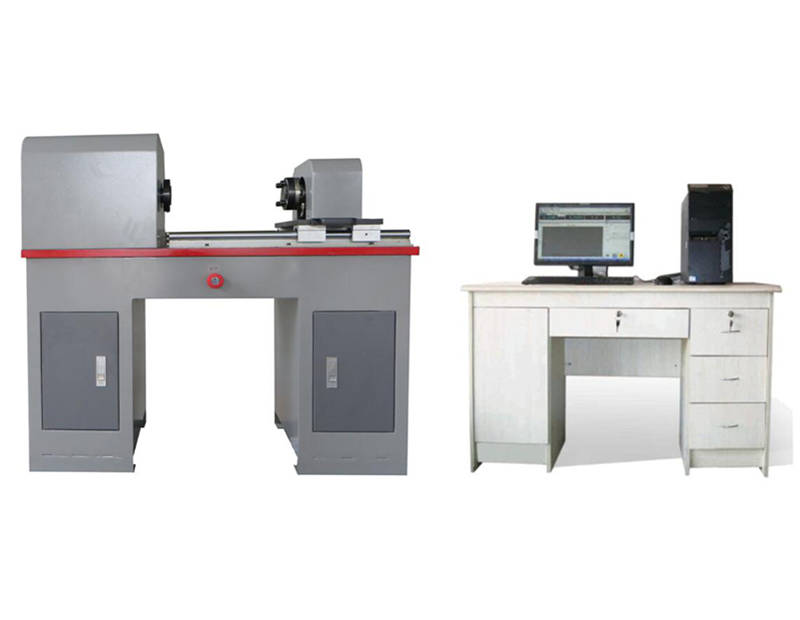

TMN-W5微机控制电子扭转试验机
1、产品概述
微机控制扭转试验机适用于金属材料、非金属材料、复合材料以及轴类零部件的扭转性能测试试验。该机具有运行稳定可靠、测量范围宽、分辨率及精度高的特点。可完成材料的扭转破坏、检测扭转切变模量、多步骤扭矩加载等试验。配扭转计可测量切变模量、规定非比例扭转应力，等静态扭转力学的性能测试
主要适用于计量质检；汽车、传动机械、螺栓紧固件、冶金钢铁、机械制造、民用航空、高等院校、科研实验所、商检仲裁、技术监督部门、建材陶瓷、石油化工及其它行业的力学实验室等，是工厂、学校和科研单位理想的实验设备
试验测试功能：WindowsXP中文操作平台，可以检测材料的扭矩、扭转角度、扭转强度等。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果；可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果。
2、执行标准
GB/T10128-2007《金属材料 室温扭转试验方法》
JB/T9370—2007《扭转试验机技术条件》
JJG269-2006《扭转试验机检定规程》
GB/T2611-2007《试验机通用技术要求》
用户也可以提供相关的技术标准，按照用户提供的标准，如GB、ASTM、DIN、JIS、EN等，实现试验方式的控制以及相关数据采集及处理。
3、主要技术指标：
1、 最大扭矩：5N.m；
2、 测量范围：1%～100%F.S（最大扭矩）
3、 扭矩测量分辨率：0.01N.m
4、 试验扭矩示值相对误差：≤±1%（正反双向）
5、 夹头间移动距离：约350mm，（根据用的要求定制）
6、 两夹具间同轴度精度：1000mm范围内≤Φ0.2mm
7、 扭转角测量范围：0-9999.9º
8、 扭转角测量相对误差：±1%
9、 扭转角最小分辨率：±0.01°
10、扭转速度：3.6-720°/min 无级调速
11、扭转速度相对误差：设定值的±1.0%以内
12、电源电压：AC220V 50Hz 0.75KW
13、扭转方向：正转 反转
4、结构介绍与特点
微机控制扭转试验机是由主机框架结构、交流伺服驱动加载系统、可自由移动的尾座及计算机测量控制显示系统等组成。
Ø 主体结构采用卧式框架结构，试样左右夹持部分牢固地固定在工作台上，以保证整机的刚性。左右夹头部分采用调质钢，不仅保证了夹头的综合机械性能和硬度，更是大大提高了夹头的使用寿命。试样的安装、拆卸方便、快捷。夹头的移动端采用精密重型方导轨，使其能自由移动，将试件的轴向拉力减少到最小；高刚性高精度高负荷的直线导轨，为试验机抗扭刚性提供了可靠的保证。
Ø 加载系统采用全数字交流伺服控制电机驱动加载，电机带动精密摆线针轮减速机，提供了稳定的扭矩加载系统；保证了加载的均匀性、稳定性。伺服电机的采用保证了正向加载和反向加载的平稳切换。
Ø 测量显示系统采用光电编码器采集试样的扭转角度，高精度扭矩传感器采集试样的扭矩。扭转试验机控制器采样频率可以根据需要调节，在材料的屈服阶段可以高速采样。高精度旋转编码器测量试样的扭转变形。计算机屏幕显示试样的扭矩、扭转角度、扭转变形以及各类曲线等
5、软件介绍
Ø 控制模式采用智能设置系统，用户可以根据自己的实际要求编制试验过程控制方式，自动完成试验。控制器采样频率自动调节，材料屈服阶段可以高速采样，提高了数据的准确度；具有人机界面良好，操作简便等特点。
Ø 计算机测控系统实现扭矩、角度及扭转变形通道的全数字PID闭环控制。配置扭转专用测控卡，调零、增益调整等均通过软件实现，使复杂的测控系统变得简洁可靠。
Ø 计算机测控系统主要的试验操作、控制功能、试验曲线、实时显示等都出现在主界面上，观察直观、操作方便。试验结束自动计算特征点扭矩、最大扭矩、屈服扭矩、抗扭强度、剪切模量、规定非比例扭转强度等试验参数；曲线坐标的大小可以根据试验数据自行调整。
Ø 精密测试试验系统
1)、自动清零：主控计算机接到试验开始指令，测量系统便自动清零；
2)、测试过程：试验过程及测量、显示、分析等均由微机完成，控制模式采用智能设置系统，用户可以根据自己的实际要求编制试验过程控制方式，自动完成试验。
3)、试验软件：中文Windows 7用户界面，菜单提示、鼠标选择操作简单方便。
4)、显示方式：数据和曲线随试验过程动态显示；试验扭矩，扭转角度，各种试验曲线（扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等）试验机工作状态等
5)、结果再现：试验结果可任意存取，可对数据曲线再分析；
6)、曲线遍历：试验完成后,可用鼠标找出试验曲线逐点的扭矩和转角数据；
7)、结果对比：多个试样特性曲线可用不同颜色迭加、再现、局部放大,实现一组试样的分析比较；
8)、批量试验：对参数相同的试样,一次设定后可顺次完成一批试样的试验；
9)、试验报告：试验数据自动处理和显示，并打印出实验日期、编号、材质、扭转等符合国家标准的实验报告，可按用户要求的格式对试验报告进行编程和打印；输出打印各种试验报表格式（报表格式可以Excel或Word格式输出）。
10)、过载保护：具有过载保护功能：超最大负荷3-10％时自动停机，电子、机械两级保护，有效防止过载对传感器的伤害；
11)、自动诊断：系统具有自动诊断功能，定时对测量系统、驱动系统进行过压、过流、超温等检查，出现异常情况，即自动停机，实施保护；
12)、自动存盘：试验数据和测试条件自动存盘，杜绝因突然断电或忘记存盘引起的数据丢失；
13）软件系统的操作可以实现三级用户管理，安全、方便、快捷。
14）可以进行数字化调零和标定，可以任意多条试验曲线叠加对比、输出打印。
6、机器主要配置
1. 扭转试验机主机框架与传动部分 1套
2. 全数字控制电机 1台
3. 数字驱动器 1套
4. 扭转角测量传感器 1只
5. 美国科尔高精度扭矩传感器 1只
6. 试验机精密减速装置 1台
7. 精密测试试验系统 1套
8. 专用测量试验软件 1套
9. 台湾东菱伺服电机 1套
10. 备份光盘 1套
11. 商用计算机 19寸液晶显示器 1台
12. 品牌打印机： 惠普彩色喷墨A4 1台
13. 随机文件 1套
14. 随机工具 1套
15. 扭转专用治具 1套
